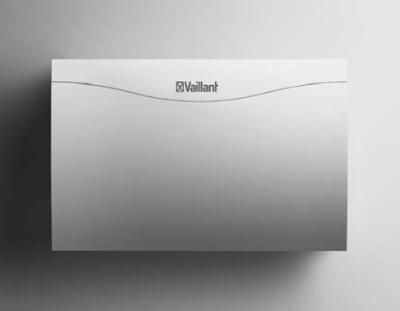

Module du mélangeur VR 61/4
Réf. VAILLANT 0020139850
Description de l'appareil
Le module de mélangeur VR 61 est installé en vue de l'extension du régulateur VRC 430 ou VRC 430f.
Avec le module de mélangeur VR 61/4 , il est possible de réaliser différentes configurations avec un système de chauffage.
Les possibilités d'utilisation du module de mélangeurVR 6/4 sont représentées dans quatre schémashydrauliques.
Il s'agit à chaque fois de configurations maximales.Certains composants peuvent être optionnels.
Schéma hydraulique 1
- un circuit de chauffage non régulé
- un circuit de chauffage régulé (distributeur 3 voies régulé)
- une pompe de circulation pour l'eau chaude pilotée par le VR 61
- eau chaude grâce à une soupape d'inversion prioritaire
Schéma hydraulique 2
- un circuit de chauffage non régulé
- un circuit de chauffage régulé (distributeur 3 voiesrégulé)
- une pompe de circulation pour l'eau chaude pilotéepar le VR 40
- une pompe de chargement pour le ballon, pilotée parle VR 61
Schéma hydraulique 3
- un circuit de chauffage non régulé
- un circuit de chauffage régulé (distributeur 3 voies régulé)
- une pompe de circulation pour l'eau chaude pilotée par le VR 61
- une pompe de chargement pour le ballon pilotée par l'appareil de chauffage
Schéma hydraulique 4
- deux circuits de chauffage non régulés (commutés pardes valves motorisées)
- pompe de chauffage intégrée dans l'appareil dechauffage
- pompe de circulation pour l'eau chaude pilotée par leVR 40
- eau chaude grâce à une valve motoriséepilotée par le VR 61
|
